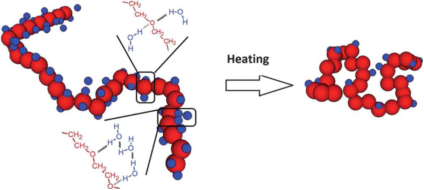

温敏材料的控释机理

G = H - TS

当T < LCST时，G < 0，体系互溶;
当T > LCST时，G > 0，体系不溶。

当温度高于聚合物的LCST时，聚合物为疏水结构，极大程度地降低了抗冻材料外面的水分进入体系内将盐化物溶出；当温度低于聚合物的LCST时，聚合物变成亲水结构，使得外界的水分能够正常通过渗透效应进入体系内将盐化物缓慢溶出。这使得温敏型抗冻材料能够满足春夏雨季释放缓慢，冬季正常释放的要求。

温敏型抗凝冰材料制备构成

将常规添加剂、温敏材料与盐化物混合制备成具备温敏特性的抗凝冰材料

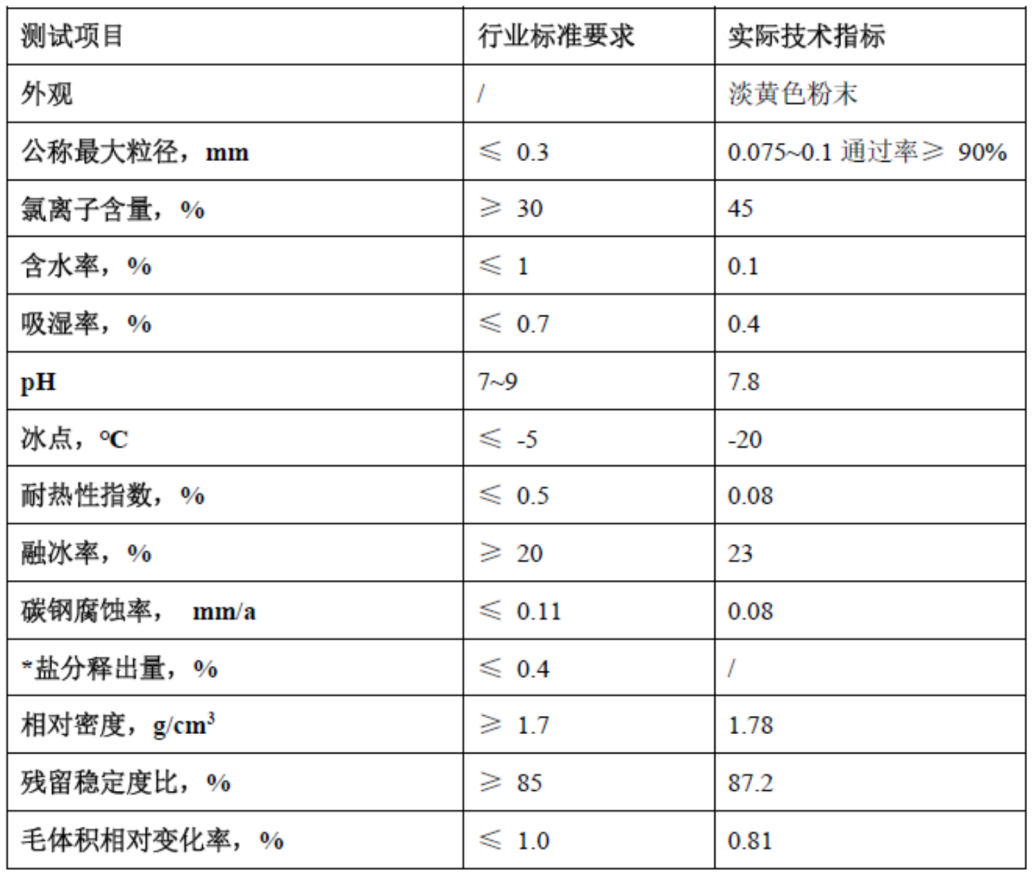

温敏型抗凝冰材料基本性能指标

常规技术指标参数根据行业标准《公路沥青混合料用融冰雪材料第2部分：盐化物材料》（JT/T 1210.2—2018）所要求的测试方法进行测定。

温敏型抗凝冰材料高低温释放指标

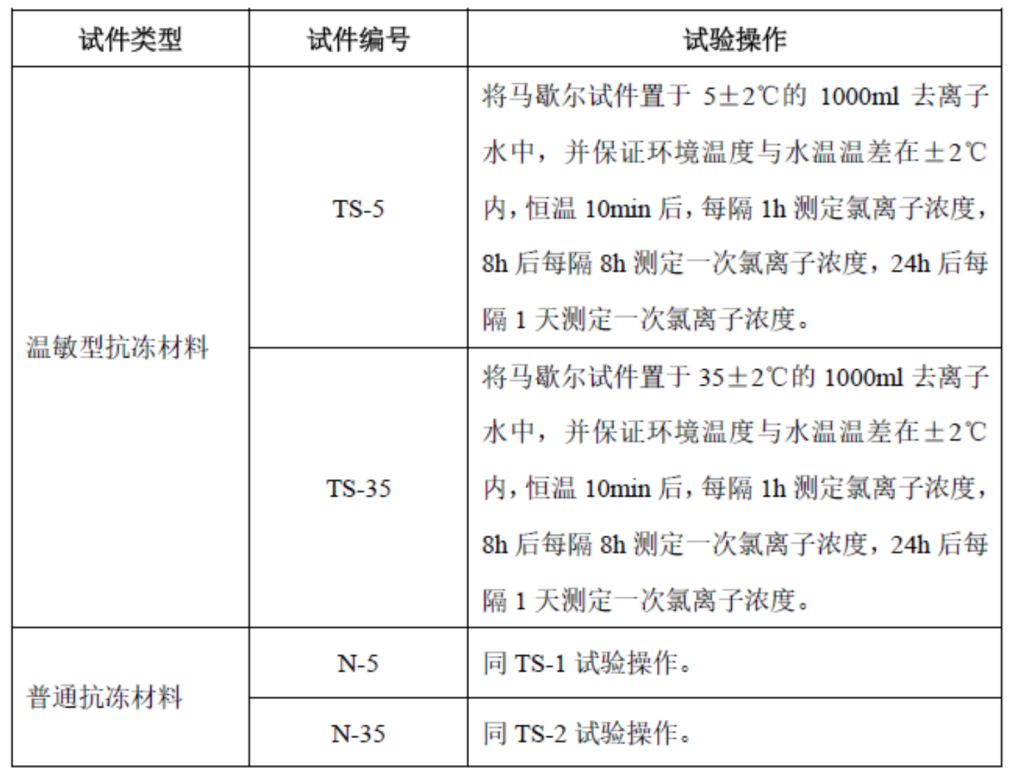

测试方法：将温敏型抗冻材料按照外掺5%加入沥青混合料中，按照JTG E20中T 0702方法成型4个马歇尔试件，再将普通抗冻材料按照同样方法成型4个马歇尔试件。将上述8个试件分成4组，每组取2个平行试件取平均值作为实验结果，按照表2所要求环境进行后续盐化物释放试验，盐化物释放量的计算方法按照JT/T 1210.2—2018中附录E的方法进行计算。

温敏型抗冻材料(TS)和普通抗冻材料(N)在35"C和5C环境中的盐化物释出量对比

样品	TS-5	TS-35	N-5	N-35
盐分释出量	0.34	0.19	0.39	0.56

温敏型抗凝冰材料和普通抗凝冰材料在低温（5℃）下盐分释出量差不多，但在高温（35℃）下盐分释出量约差3倍。
因此，应用地域降雨量越大，温敏型抗凝冰材料的使用寿命较普通型延长的越明显，随着降雨量的提升至少延长1.5-2倍的使用寿命。

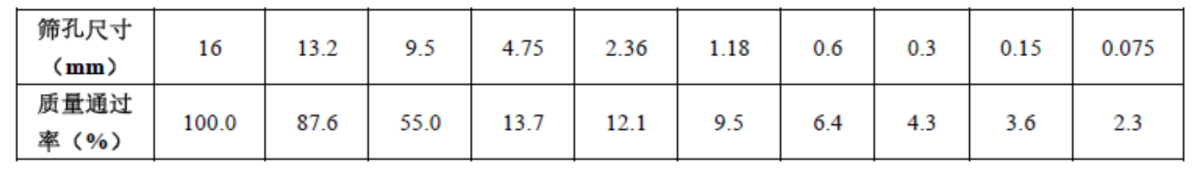

温敏型抗凝冰材料SMA-13级配

进行温敏改性的抗冻材料，是将原有的缓释型高分子材料进行了温敏改性，因此对其铺设在沥青路面后的路面性能理论上无负面影响。

温敏型抗冻材料添加量为混合料的5%，替代40%的矿粉进行级配。

温敏型抗凝冰材料改性SMA-13性能指标

温敏型抗冻材料与普通抗冻材料在性状指标以及路用性能上基本相同，因此其施工工艺与普通抗冻材料在沥青拌合站的施工工艺以及现场摊铺工艺相同，没有特殊的施工要求。
