- 常州巨贸新材料科技有限公司
- 联系人：郭总
- 手机：13861192895
- 地址：江苏省常州市新北区汉江路392号
- 13861192895
-
JM-RA沥青长效热再生技术是我公司自主研发的新一代沥青再生技术，该技术具有经济效益好、旧料掺量高、再生路面寿命延长等优势，该技术广泛应用于高速公路及各等级公路、市政道路、机场道面等路面养护维修工程中。该技术成果产品获多项国家发明专利。
一、JM-RA再生机理与效果

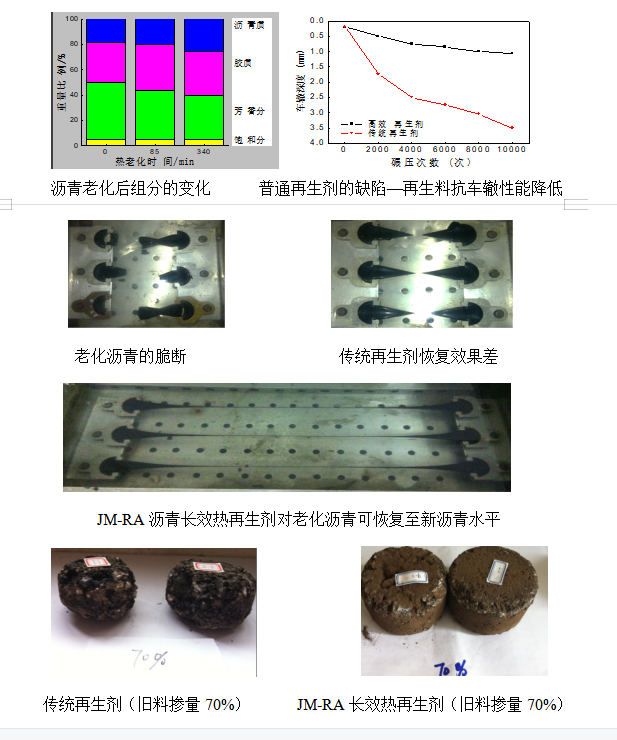

道路经多年服役表现为沥青老化、路用性能下降。沥青老化在微观上表现为芳香分、饱和分减少，沥青质和胶质由小颗粒聚集成大颗粒；在宏观上表现为沥青混合料的低温抗裂性、抗水损害性以及疲劳性能均显著降低。传统再生剂的主要功能是补充轻质油分，不能分散沥青质和胶质，难以从根本上恢复沥青性能，反而会降低混合料的高温性能，且由于再生剂的闪点低，施工安全性难以保证。

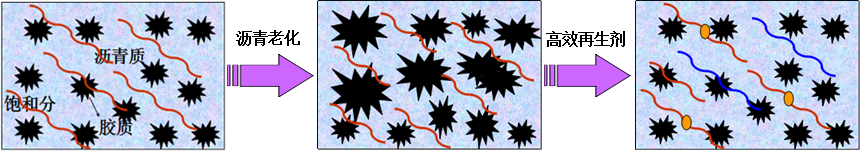

JM-RA沥青长效热再生剂是无毒、耐寒、耐候，可恢复老化沥青的性能，其主要是通过充分溶解和分散老化沥青中的沥青质，调节老化沥青各组分比例，从而提升老化沥青的性能，并通过引入具有一定增强作用的特殊高分子物质提高再生混合料的路用性能。与传统再生剂相比，JM-RA沥青长效热再生剂通过断链连接技术，合成高分子材料以分散裂解老化沥青中的沥青质，使再生沥青混合料的高温稳定性、低温抗裂性、抗水损害以及疲劳性能均得到显著提高。
二、JM-RA的技术优势
u 施工安全性高：闪点大于220℃，确保施工安全。
u 耐老化性能强：薄膜烘箱试验前后粘度比≤1.65，薄膜烘箱试验前后质量变化≤1.05%，优于规范要求。
u 再生沥青延度大幅度提高：在再生剂最佳掺量下，使老化沥青的针入度和软化点恢复至新沥青水平的同时，老化沥青15℃延度可恢复至80cm以上；5℃延度可恢复至30cm以上，沥青延展性恢复效果明显。
u 显著提升再生混合料路用性能：JM-RA沥青长效热再生剂可提高其动稳定度40%以上；同时水稳性能性能冻融劈裂强度比＞90%，低温弯曲应变＞2800εμ，有效地解决了传统再生剂抗水损坏、抗车辙性能差的缺陷。
u 实现旧料的大比例再生利用：对于厂拌热再生，可使旧料的掺量从一般的15%提升至45%及以上；对于就地热再生工程，应用于高速公路的上面层，实现旧料的长效热再生。
u 再生混合料性能优于国外同类产品：同等旧料掺量下，JM-RA沥青长效热再生剂制备的再生沥青混合料路用性能明显优于高外同类产品，在国内外沥青再生剂产品中性能优异，性价比高。
JM-RA沥青长效热再生剂与国外优质再生剂的性能比较
项目 | 性能指标 | JM-RA沥青长效热再生剂 |
JM-RA 长效热再生剂 | 90℃粘度，cP | 3500~4500 |
闪点，℃ | ≥220 | |
饱和分含量，% | ≤30 | |
芳香分含量，% | 实测 | |
薄膜烘箱试验前后黏度比 | ≤1.65（优于国家标准：3） | |
薄膜烘箱试验前后质量变化 | ≤1.05%（优于国家标准：4%） | |
再生沥青 （8%再生剂） | 25℃针入度/0.1mm | 56 （老化沥青：31） |
软化点/℃ | 50 （老化沥青：78） | |
5℃延度/cm | 31.3 （老化沥青：4.8） | |
135℃运动粘度/Pas | 1.550 （老化沥青：1.875） | |
弹性恢复/% | 94 （老化沥青：15.3） | |
再生沥青混合料 （50%旧料掺量） | 浸水飞散损失率/，% | ≤3%（优于国家标准：20%） |
马歇尔稳定度，kN | ≥15（优于国家标准：5.5） | |
动稳定度/，次/mm | ≥3000（优于国家标准：1000） | |
低温弯拉应变，με | ＞2800（优于国家标准：2000） | |
冻融劈裂强度比 | ＞90%（优于国家标准：80%） |
JM-RA沥青长效热再生剂与国外优质再生剂的性能比较
试验项目 | 旧料掺量 | JM-RA 沥青长效热再生剂 | 国外同类产品 | JM-RA 与国外产品对比 |
浸水飞散损失率/，% | 50% | 2.72 | 2.84 | 相当 |
马歇尔稳定度，kN | 50% | 20.8 | 15.3 | 提高35.9% |
动稳定度/，次/mm | 50% | 7218 | 4529 | 提高59.4% |
低温弯拉应变，με | 50% | 3468 | 2559 | 提高35.5% |
疲劳寿命，次 | 30% | 3850 | 1813 | 提高112.4% |
（0.5应力比） | 60% | 1857 | 1278 | 提高45.3% |
三、JM-RA典型工程应用
n 掺量：再生剂建议掺量为旧沥青质量的6%～12％，具体掺量应根据沥青老化程度通过试验确定。
n 保质期：产品保质期为2年，超过保质期，必须重新检测，合格后方可使用。
n 使用方法：再生剂使用时宜加热到一定温度(再生剂加热至80～100℃)，就地热再生施工时，可适当提高温度(约20℃) 均匀地喷洒于RAP上。厂拌热再生时先将旧料加热至设定温度，然后在旧料出料口位置将再生剂（再生剂加入具有加热功能的储罐里泵送）均匀喷洒在加热后的旧料上，并将旧料与新料及新沥青在拌缸内拌和均匀。厂拌热再生也可以将再生剂直接加入拌缸中，但掺量需要适当增加1%~2%。
n 注意事项：再生剂可与抗剥落剂或其它添加剂共同使用，建议先进行试验研究。
n 包装储存：200kg铁桶装，或者根据客户要求进行包装；产品应储藏在干燥、阴凉的地方，应密封存放，严禁接触水。
近几年，JM-RA长效热再生技术累计推广应用800余公里，其中高速公路近500公里。
四、配套技术服务
n 以用户为本，提供满足用户需求的稳定、优质的产品；
n 提供旧沥青混合料性能评价服务，评价旧路老化程度；
n 提供施工现场技术支持，解决生产中遇到的技术难题；
n 提供施工后跟踪服务，对路面再生效果进行跟踪评价。
青长效热再生技术是我公司自主研发的新一代沥青再生技术，该技术具有经济效益好、旧料掺量高、再生路面寿命延长等优势，该技术广泛应用于高速公路及各等级公路、市政道路、机场道面等路面养护维修工程中。该技术成果产品获多项国家发明专利。
